Fiber optic sensor

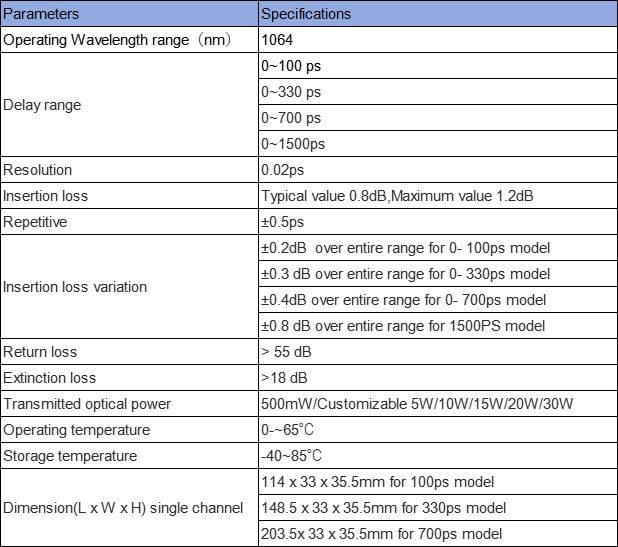

Specification
参数 Parameters 指标 Value 工作波长（nm） Operation wavelength（nm） 1260-1650,1310-1550,可定制 850,980,1060 1260-1650,1310-1550, Customizable 850,980,1060 校准波长（nm） Calibration wavelength（nm） 1310-1550 延迟范围 Delay range 0~100ps 0~330ps 0~700 ps 0~1500ps 分辨率 Distinguishability 1FS 插入耗损 Insertion loss 典型0.8dB,最大1.2dB （0-1500PS耗损≤1.4db） Typ. 0.8dB, max 1.2dB （0-1500PS loss≤1.4db） 重复性 Repetitive ＜0.5ps 插入损耗变化 Insertion loss variation ±0.2dB 对应0- 100ps模块 ±0.2dB over entire range for 0- 100ps model ±0.3 dB 对应0- 330ps模块 ±0.3 dB over entire range for 0- 330ps model ±0.3 dB over entire range for 0- 330ps model ±0.4dB 对应0- 700ps模块 ±0.4dB over entire range for 0- 700ps model ±0.8 dB 对应1500PS模块 ±0.8 dB over entire range for 1500PS model 回波损耗 Return loss > 55 dB 消光比 Extinction ratio >18 dB 传输光功率 Transmission operating power 光功率典型 500mW/可定制5W/10W/15W/20W/30W 工作温度 Operating temperature 0-~65℃ 储存温度 Storage temperature -40~85℃ 光纤类型 Fiber type Conning SMF-28,or Fujikura PM Panda fiber 尺寸(L x W x H) Size (L x W x H) 114 x 33 x 35.5mm for 100ps model 148.5 x 33 x 35.5mm for 330ps model 203.5x 33 x 35.5mm for 700ps model 210.5x 46 x 35.5mm for 1500ps model
以上规格均不含连接头
参数 Parameters 指标 Value 工作波长（nm） Operation wavelength（nm） 1260-1650,1310-1550,可定制 850,980,1060 1260-1650,1310-1550, Customizable 850,980,1060 校准波长（nm） Calibration wavelength（nm） 1310-1550 延迟范围 Delay range 0~100ps 0~330ps 0~700 ps 0~1500ps 分辨率 Distinguishability 1FS 插入耗损 Insertion loss 典型0.8dB,最大1.2dB （0-1500PS耗损≤1.4db） Typ. 0.8dB, max 1.2dB （0-1500PS loss≤1.4db） 重复性 Repetitive ＜0.5ps 插入损耗变化 Insertion loss variation ±0.2dB 对应0- 100ps模块 ±0.2dB over entire range for 0- 100ps model ±0.3 dB 对应0- 330ps模块 ±0.3 dB over entire range for 0- 330ps model ±0.3 dB over entire range for 0- 330ps model ±0.4dB 对应0- 700ps模块 ±0.4dB over entire range for 0- 700ps model ±0.8 dB 对应1500PS模块 ±0.8 dB over entire range for 1500PS model 回波损耗 Return loss > 55 dB 消光比 Extinction ratio >18 dB 传输光功率 Transmission operating power 光功率典型 500mW/可定制5W/10W/15W/20W/30W 工作温度 Operating temperature 0-~65℃ 储存温度 Storage temperature -40~85℃ 光纤类型 Fiber type Conning SMF-28,or Fujikura PM Panda fiber 尺寸(L x W x H) Size (L x W x H) 114 x 33 x 35.5mm for 100ps model 148.5 x 33 x 35.5mm for 330ps model 203.5x 33 x 35.5mm for 700ps model 210.5x 46 x 35.5mm for 1500ps model
参数 Parameters 指标 Value 工作波长（nm） Operation wavelength（nm） 1260-1650,1310-1550,可定制 850,980,1060 1260-1650,1310-1550, Customizable 850,980,1060 校准波长（nm） Calibration wavelength（nm） 1310-1550 延迟范围 Delay range 0~100ps 0~330ps 0~700 ps 0~1500ps 分辨率 Distinguishability 1FS 插入耗损 Insertion loss 典型0.8dB,最大1.2dB （0-1500PS耗损≤1.4db） Typ. 0.8dB, max 1.2dB （0-1500PS loss≤1.4db） 重复性 Repetitive ＜0.5ps 插入损耗变化 Insertion loss variation ±0.2dB 对应0- 100ps模块 ±0.2dB over entire range for 0- 100ps model ±0.3 dB 对应0- 330ps模块 ±0.3 dB over entire range for 0- 330ps model ±0.3 dB over entire range for 0- 330ps model ±0.4dB 对应0- 700ps模块 ±0.4dB over entire range for 0- 700ps model ±0.8 dB 对应1500PS模块 ±0.8 dB over entire range for 1500PS model 回波损耗 Return loss > 55 dB 消光比 Extinction ratio >18 dB 传输光功率 Transmission operating power 光功率典型 500mW/可定制5W/10W/15W/20W/30W 工作温度 Operating temperature 0-~65℃ 储存温度 Storage temperature -40~85℃ 光纤类型 Fiber type Conning SMF-28,or Fujikura PM Panda fiber 尺寸(L x W x H) Size (L x W x H) 114 x 33 x 35.5mm for 100ps model 148.5 x 33 x 35.5mm for 330ps model 203.5x 33 x 35.5mm for 700ps model 210.5x 46 x 35.5mm for 1500ps model
Typical delay spectrum

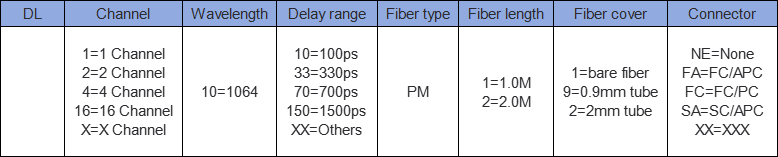

Ordering Info
ZG | 延迟范围 Delay | 光纤类型 Fiber type | 光纤长度 Fiber length | 连接头 Connector |
| 10=100ps 33=330ps 70=700ps 150=1500ps XX=others | S9=SMF 900um M5=MMF 50/125/900um M6=MMF 62.5/125/900um PM= PM Panda XX=others | 1=1.0m 2=2.0m | NE=None FA=FC/APC FC=FC/PC SA=SC/APC SC=SC/PC ST=ST/PC LA=LC/APC LC=LC/PC XX=others |
